有波峰焊工艺的产品,必定配备了后焊流水线,一般在流水线上会设置一些执锡工位、元件后补工位、检验、测试、包装工位,下面就罗列几种常见配置仅供参考。

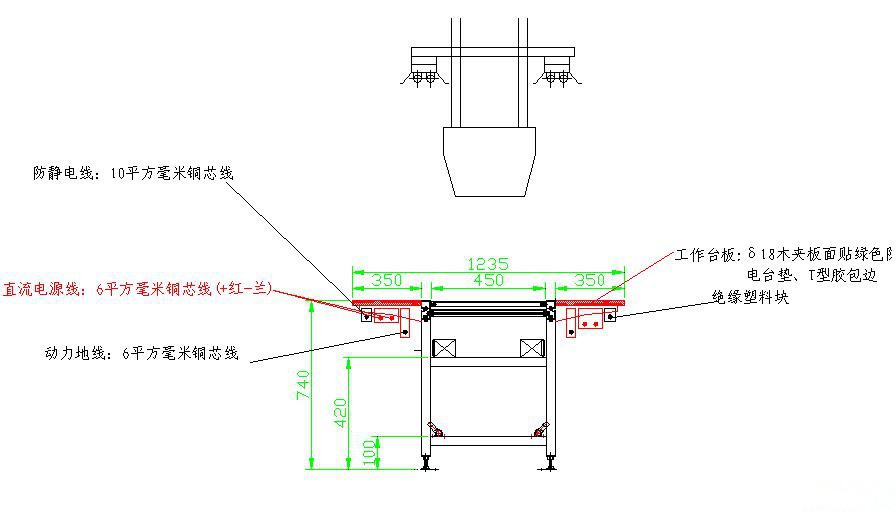

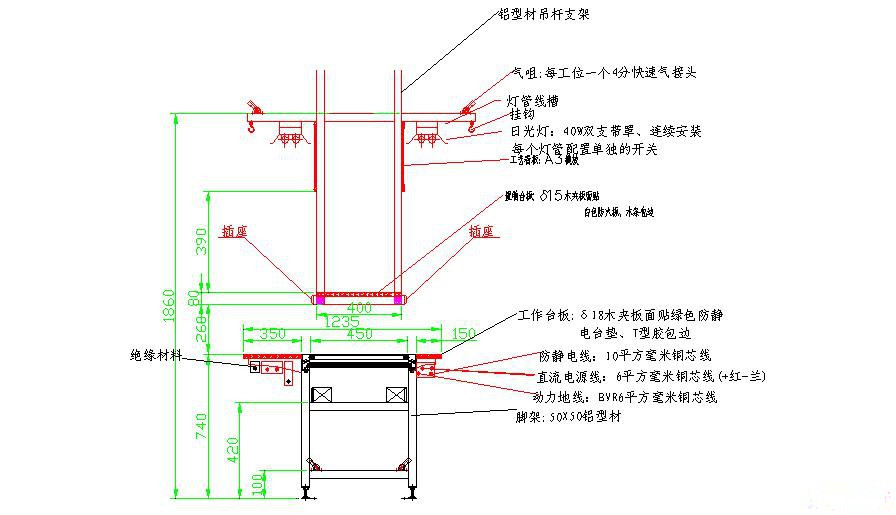

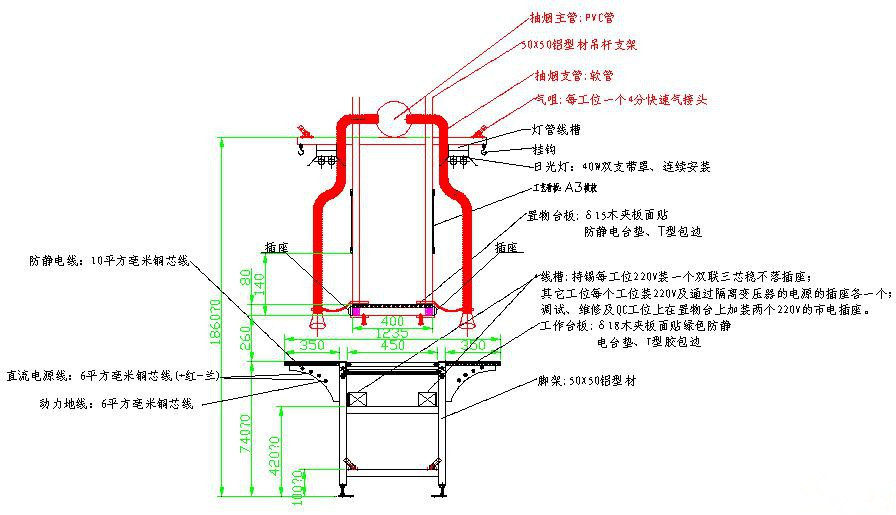

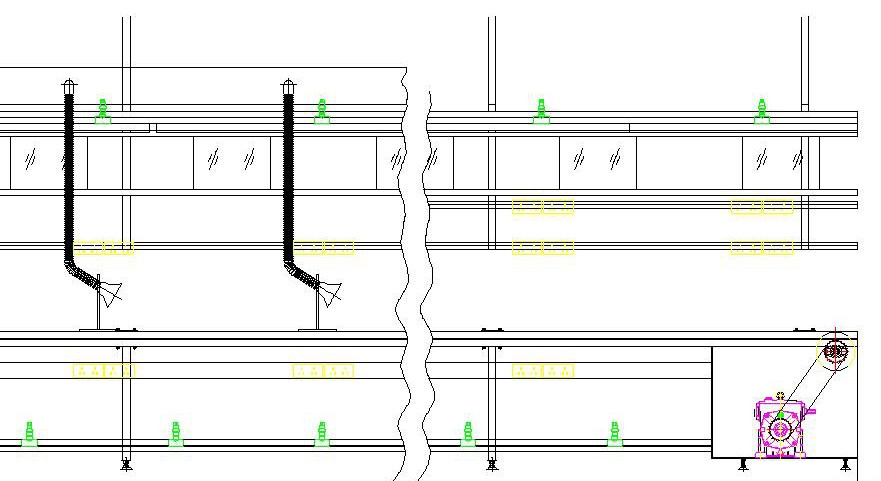

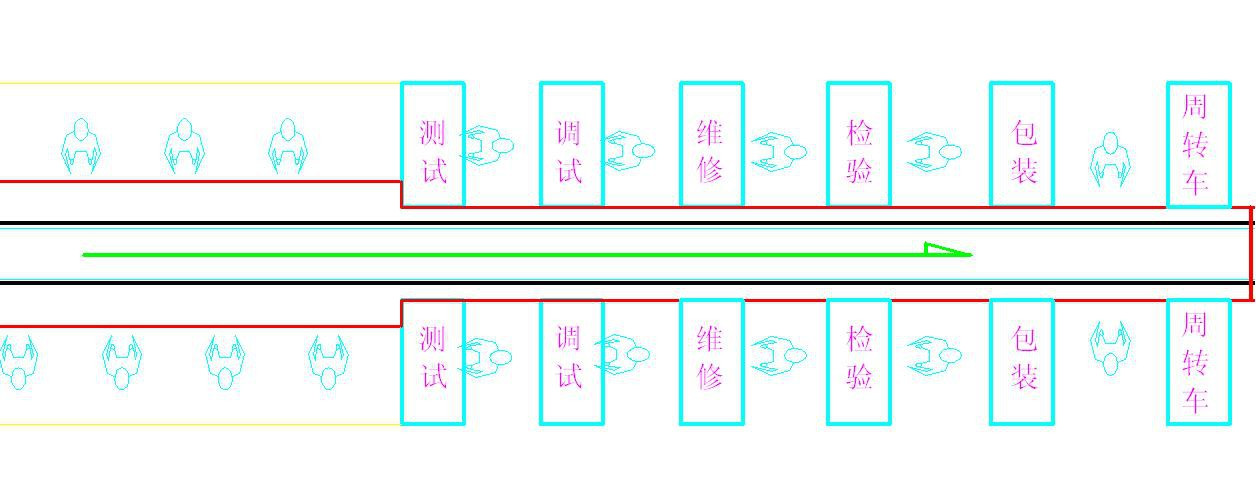

1.根据产品不同有不同规划形式的基板流水线... 采用皮带线双边作业,运行速度变频可调,底部全线根据需要配置电气管路(插座、信号网线和ESD等),上半部分宜用悬挂式,避免支撑力柱干涉员工作业。 前段一般是焊后的捡板,执锡,装配或及其剪脚洗板等工位,员工面对流水线为宜,因作业需求,台面要宽些,正上方设有排气风道风管(如风道斜排式,WI可设在风道斜面即排气扇旁);中后段测试检验一般横加工作台(呈“非”字形),员工以侧对流水线为多,台面尽量窄些(方便取板),正上方通常安排仪表仪器架。线体照明以全线双边比较美观(个别工作台光线不足也可另加),书面WI置于照明内侧偏下方或独立工作台均可,有使用电脑的工位也可调用WI电子文挡。或可通过网线调用...如果有MES或SFC生产订单系统,对部件绑定、信息追溯和质量管控都有好处....

|
